船舶制造業：激光加工替代傳統，進入“光制造”時代

2021 年全國造船完工 3970.3 萬載重噸，同比增長 3.0%。承接新船訂單6706.8萬載重噸，同比增長 131.8%。截至2021年12月底，手持船舶訂單 9583.9萬載重噸，比2020 年底手持訂單量增長 34.8%。

據ResearchAndMarkets.com預測，至2025年全球造船市場將達到1866億美元。隨著船舶行業需求逐步增加，船舶制造業迎來蓬勃發展。日益激烈的競爭帶動市場對船舶智能制造工序、造船材料安全性、可靠性及質量等要求的提升。激光加工金屬被稱為“最快的刀”、“最準的尺”、“最亮的光”，因其高精度、高效率等的特點，其技術應用已經在造船業智能制造過程中占據中流砥柱的位置。

1、激光切割應用

鋼材是船舶制造領域常見的材料，船用鋼材不可避免地會根據船體的設計進行切割。但造船板材切割工藝要求較高，板材切割中出現的細微歪斜、毛刺等問題，都可能會導致整船事故。當前在船舶制造工藝中，主要的切割加工工藝方式包括火焰切割、等離子切割、剪切加工以及激光切割。其中火焰切割常被應用于厚板切割，僅局限于碳鋼板，對于4mm以下的板材無法進行精密切割，且切割效率較低；等離子切割適用于所有金屬板材切割，但又存在運行成本較高、易掛渣、薄板切割時變形較大等問題。因此，在切割中具有對原料無影響、精度高、安全系數高的激光切割機應用逐步廣泛。

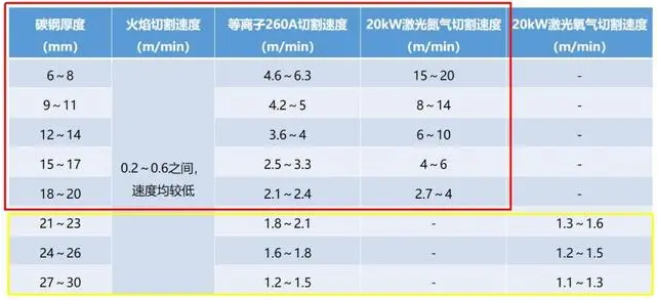

不同切割方式對比

20kW氮?dú)馇懈?4mm E36合金板材，要求無毛刺、無掛渣、斷面垂直，作為船舶板材焊接前處理

備注：氧氣切割可做到光滑，但熱影響區大，甚至?xí)醒趸?。焊接成型?huì)產生氣泡、裂縫等問題。

2、激光焊接應用

在船舶制造領域，由于板材制造工序?qū)附淤|(zhì)量要求較高，且焊縫檢測的指標多；要通過諸多嚴苛的檢測項，傳統的弧焊、埋弧焊等方式存在一定的局限性，激光焊接則優勢明顯。

當前，歐美國家已經在游輪、滾裝船和特種船等民用船舶的智能制造過程大量采用激光焊接技術。下圖展示了激光復合焊接板生產線、加強筋板生產線、滾裝船和特種船鋼板平面對接生產線，從船體甲板焊接圖中我們可以明顯看到長邊和短邊的連接焊接。

激光焊接的應用不僅使船舶制造技術有了新的突破，還一定程度地促進了船體結構設計的改觀。另外，激光焊接可以將板材靈活組成各個模塊化艙室的建造材料，大幅度縮短船體建造時間。在民用船舶制造中，厚度為3~12mm的中薄板，主要用于甲板、船艙墻壁/隔板、客艙墻壁和樓梯基座的加工制造。15mm以上的厚板，主要用于船身的加工制造。那么不同厚度的板材的焊接怎么進行激光器選品呢？

一般而言，小于4mm的船板焊接可以用激光自熔焊的方法，可使用1kW～4kW的光纖激光器；大于4mm的船板焊接通常采用激光填絲焊接或者激光-電弧復合焊接，目前單次能夠焊接的厚度不大于14mm，可使用6kW～12kW的光纖激光器；大于12mm的船板焊接通常采用坡口焊接，甚至更厚的20mm以上的船板焊接需要采用多焊道焊接，可使用12kW-20kW光纖激光器。
