激光加工應用（一）：激光切割和激光打孔

把激光切割和激光打孔放在一起討論是因?yàn)樗鼈兌紝儆诩す馊コ牧霞夹g(shù)的應用。

1、激光切割

1）、激光切割原理激光切割是以連續或者重復脈沖方式工作，切割過程中激光光束聚焦成很小的光點（直徑<0.1mm），使焦點處達到很高的功率密度。這時光束輸入的熱量遠超被材料反射、傳導和擴散的部分，材料很快被加熱至熔化及汽化溫度，與此同時一股高速氣流從同軸或非同軸方向?qū)⑷刍蚱说牟牧嫌刹牧舷虏看党觥ｋS著光束和材料的相對移動，使孔洞形成寬度很窄的切割分割材料。

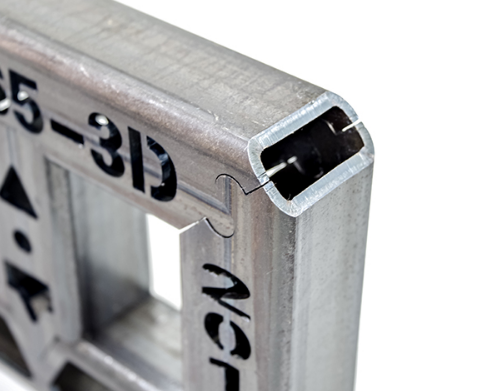

如下圖所示：

2）、激光切割優勢總的來說可以概括為：切割質量好；切割效率高；不粘熔渣，切縫窄，熱影響區??；可以切多種材料如金屬、非金屬、復合材料等。

3）、工藝參數激光切割的主要工藝參數有激光功率、切口寬度、切割速度和氣體流量。其他因素如激光光束質量、透鏡焦距、離焦量和噴嘴等對于激光切割也有很大影響。激光功率：激光切割時所需功率的大小，是由材料性質和切割機理決定的。例如，切割表面反射率高、導熱性好的材料,以及切割熔點高的材料,需要較大的激光功率和功率密度。用不同的切割機理切割同種材料,所需要的功率也不同,汽化切割所需功率最大,熔化切割次之,氧助熔化切割所需功率最小。隨著板厚的增加,所需的激光功率增加。切割速度：在一定功率下，板越厚，切割速度越慢。切割速度對于切口表面粗糙度也有較大影響。柳州激光切割

切口表面粗糙度與切割速度成U型變化，不同厚度的材料、不同的切割氣體壓力，有一個最佳的切割速度，在此速度下切割，切口表面粗糙度值越小。氣體流量：在熔化切割時，依靠氣體的壓力把液態金屬吹走，形成切口。在氧助熔化切割時，氣體與金屬反應釋放熱量，提供一部分切割能量，同時吹除反應物。另一方面，氣體對材料又有冷卻作用，會從切割區帶走一部分能量。所以氣體對切割質量的影響是兩方面的。

在功率和切割的材料的板厚一定時，有一最佳的氣體流量，這時切割速度最快。光束質量：激光器輸出光束的模式為基模時對激光切割最為有利，這樣通過聚焦后才能獲得很小的光斑和較高的功率密度。光斑大小與聚焦透鏡的焦距成正比。短焦距的透鏡雖然可以得到較小的光斑，但是焦深很小。在切割厚板時，應選用焦距較大的聚焦透鏡。離焦量對切割速度和切割深度影響較大，一般情況下，離焦量選用負值。噴嘴：激光切割一般采用同軸噴嘴（氣流與光軸同心），噴嘴出口直徑大小應按照板厚加以選擇。

2、激光打孔隨著現代工業和科學技術的迅速發展，高熔點、高硬度材料的使用越來越多，傳統的加工方法已無法滿足對這些材料的加工要求。例如，在高熔點的鉬板上加工微米量級的孔；在硬質合金（碳化鎢）上加工幾十微米的小孔，在紅藍寶石上加工幾百微米的深孔，以及金剛石拉絲模、化學纖維噴絲頭等。激光打孔正是適應這些要求發展起來的

。1）、激光打孔原理激光打孔設備主要包括激光器、加工頭、冷卻系統、數控系統、操作盤等，如下圖所示。激光切割廠家加工頭將激光束聚焦在材料上需要打孔的位置，選擇合適的工藝參數后，通過激光器發出的光脈沖就可以加工出所需要的孔。

激光打孔去除材料主要是與激光作用區內物質的破壞及相關的運動有關。嚴格分析激光打孔的成因需要解決打孔時產生的蒸汽和黏性液體沿孔壁流動的動力學問題，并考慮加熱過程中所遇到的所有因素。這里只分析激光束的幾何參數和總能量與孔的深度和孔徑之間的關系。得出如下結論：激光打出的孔深度和孔徑與激光脈沖能量成非線性關系，隨著激光能量單調遞增。但是隨著光束發散角的減小，也就是透鏡的數值孔徑變小時，可以打出的孔深度增長而孔徑減小。

2）、工藝參數脈沖寬度：窄脈沖能夠得到較深而且較大的孔，寬脈沖不僅使孔深度、孔徑變小,而且使孔的表面粗糙度變大,尺寸精度下降。對于導熱性較好的材料，應使用較窄脈沖打孔以增加孔深；而對于導熱性較差的材料，則可以用較寬的脈沖提高激光脈沖能量的利用率。離焦量：激光打孔去除材料的機理主要是材料的蒸發，因此激光的功率密度對打孔影響也很大。激光聚焦于材料上表面時，打出的孔比較深,錐度較小。

在焦點處于表面下某一位置時，相同條件下打出的孔最深；而過分的入焦和離焦都會使得激光功率密度大大降低,以至打成盲孔。脈沖激光的重復頻率：一般來說，單個脈沖的寬度和能量不變時，脈沖激光的重復頻率對孔徑的影響不大。如果在用調Q方法取得巨脈沖時，脈沖的平均功率基本不變，脈寬也不變，則重復頻率越高，脈沖的峰值功率越小，單脈沖的能量也越小，這樣打出的孔的深度要減小。被加工材料對打孔的影響：材料對激光的吸收率直接影響到打孔的效率。不同材料對不同激光波長有著不同的吸收率，這時候需要根據加工的材料性質選擇對應的激光器。
